مقدمه

در صنایع، بخش زیادی از توقفات ناگهانی خطوط تولید به خرابی تابلوهای برق و تجهیزات الکترونیکی مربوط می‌شود؛ خرابی‌هایی که اغلب با یک بازدید دوره‌ای ساده قابل پیشگیری هستند. استفاده از چک لیست‌های استاندارد PM برق کمک می‌کند مشکلات قبل از تبدیل شدن به خرابی‌های پرهزینه شناسایی شوند. در این مقاله با مهم‌ترین اصول بازدید دوره‌ای تابلو برق، تجهیزات الکترونیکی و فرم‌های اکسل کاربردی نگهداری و تعمیرات آشنا می‌شوید.

چک لیست بازدید دوره‌ای تابلو برق و قطعات الکترونیکی چیست؟

در بسیاری از کارخانه‌ها و واحدهای صنعتی، خرابی‌های ناگهانی تابلو برق، PLC، اینورتر، کنتاکتور، پاور و تجهیزات الکترونیکی باعث توقف خط تولید، افزایش هزینه تعمیرات و حتی آسیب‌های ایمنی می‌شود.

بخش بزرگی از این خرابی‌ها به دلیل نبود یک سیستم منظم برای بازدید دوره‌ای تجهیزات برق و الکترونیک رخ می‌دهد.

اینجاست که استفاده از چک لیست بازدید دوره‌ای تابلو برق و قطعات الکترونیکی اهمیت پیدا می‌کند. این چک لیست‌ها کمک می‌کنند تا تکنسین‌های نگهداری و تعمیرات بتوانند وضعیت تجهیزات را به‌صورت استاندارد بررسی کرده و قبل از ایجاد خرابی‌های پرهزینه، مشکلات را شناسایی کنند.

اگر به دنبال اجرای اصولی PM برق صنعتی هستید، استفاده از فرم‌های استاندارد و فایل اکسل آماده می‌تواند سرعت و دقت تیم نت را چند برابر کند.

اهمیت بازدید دوره‌ای تابلو برق در نگهداری و تعمیرات

تابلوهای برق قلب سیستم کنترل و توزیع انرژی در صنایع هستند. هرگونه نقص در این تجهیزات می‌تواند کل فرآیند تولید را متوقف کند.

مهم‌ترین مزایای اجرای چک لیست PM برق عبارتند از:

- کاهش توقفات اضطراری

- جلوگیری از سوختن تجهیزات گران‌قیمت

- افزایش ایمنی پرسنل

- کاهش احتمال آتش‌سوزی

- افزایش عمر تجهیزات الکترونیکی

- کاهش هزینه تعمیرات اضطراری

- استانداردسازی فعالیت‌های نگهداری

- ثبت سوابق بازدید و تحلیل خرابی‌ها

مهم‌ترین تجهیزات موجود در چک لیست بازدید تابلو برق

در فرم‌های استاندارد PM برق معمولاً تجهیزات زیر بررسی می‌شوند:

تجهیزات حفاظتی

- فیوز

- کلید مینیاتوری

- MCCB

- رله حفاظتی

- محافظ جان

تجهیزات فرمان

- کنتاکتور

- بی‌متال

- تایمر

- رله کمکی

- شستی و سلکتور

تجهیزات الکترونیکی

- PLC

- HMI

- اینورتر

- پاور سوئیچینگ

- کارت‌های الکترونیکی

تجهیزات اندازه‌گیری

- آمپرمتر

- ولت‌متر

- ترانس جریان

- ترانس ولتاژ

تجهیزات عمومی تابلو

- فن و فیلتر

- سیستم ارت

- باس‌بار

- ترمینال‌ها

- سیم‌کشی داخلی

موارد مهم در چک لیست بازدید دوره‌ای تابلو برق

یک چک لیست حرفه‌ای باید تمامی آیتم‌های حیاتی را پوشش دهد. در ادامه مهم‌ترین بخش‌های بازرسی را بررسی می‌کنیم.

1. بررسی وضعیت ظاهری تابلو برق

در بازدید اولیه باید موارد زیر کنترل شود:

- وجود گردوغبار شدید

- آثار سوختگی

- تغییر رنگ تجهیزات

- شکستگی قطعات

- زنگ‌زدگی بدنه

- نفوذ آب یا رطوبت

وجود آلودگی و حرارت بالا یکی از اصلی‌ترین دلایل خرابی تجهیزات الکترونیکی است.

2. کنترل اتصالات و ترمینال‌ها

شل بودن اتصالات الکتریکی باعث افزایش مقاومت، داغ شدن و در نهایت سوختگی تجهیزات می‌شود.

موارد مهم:

- سفت بودن کابلشوها

- سلامت ترمینال‌ها

- نبود آثار جرقه

- کنترل دمای نقاط اتصال

در بسیاری از صنایع، استفاده از ترموویژن در کنار چک لیست PM برق توصیه می‌شود.

3. بررسی سیستم تهویه تابلو

افزایش دمای داخل تابلو برق عمر تجهیزات الکترونیکی را به شدت کاهش می‌دهد.

آیتم‌های مهم:

- عملکرد فن

- تمیزی فیلترها

- سلامت ترموستات

- گردش هوای مناسب

4. بازدید تجهیزات حفاظتی

خرابی تجهیزات حفاظتی ممکن است منجر به آسیب گسترده در زمان اتصال کوتاه شود.

موارد بازرسی:

- عملکرد صحیح کلیدها

- تست رله‌ها

- سلامت فیوزها

- عدم تغییر رنگ تجهیزات

5. کنترل تجهیزات الکترونیکی

تجهیزات الکترونیکی حساس‌ترین بخش تابلو برق هستند.

موارد مهم:

- وضعیت LED ها

- خطاهای PLC

- آلارم اینورتر

- سلامت پاور

- دمای تجهیزات

نمونه آیتم‌های چک لیست PM تابلو برق

نمونه آیتم‌هایی که معمولاً در فرم اکسل بازدید دوره‌ای ثبت می‌شوند:

چرا استفاده از فرم اکسل آماده PM برق اهمیت دارد؟

بسیاری از شرکت‌ها هنوز بازدیدهای برق را به‌صورت شفاهی یا روی کاغذ انجام می‌دهند. این روش باعث می‌شود سوابق از بین برود و امکان تحلیل خرابی‌ها وجود نداشته باشد.

استفاده از فرم اکسل آماده مزایای زیادی دارد:

- ثبت دقیق سوابق بازدید

- قابلیت آرشیو اطلاعات

- تهیه گزارش ماهانه

- استانداردسازی فرآیند PM

- افزایش سرعت ثبت اطلاعات

- کاهش خطای انسانی

- قابلیت چاپ و استفاده در سایت صنعتی

- مناسب ممیزی ISO و سیستم‌های نگهداری و تعمیرات

ویژگی‌های یک فرم حرفه‌ای چک لیست تابلو برق

یک فایل حرفه‌ای باید دارای ویژگی‌های زیر باشد:

- دسته‌بندی کامل تجهیزات

- قابلیت ثبت تاریخ و شیفت

- ثبت نام بازرس

- وضعیت OK / NG

- بخش اقدامات اصلاحی

- اولویت‌بندی خرابی‌ها

- قابلیت شخصی‌سازی

- فرمت مناسب چاپ

- داشبورد گزارش‌گیری

اشتباهات رایج در بازدید دوره‌ای تابلو برق

بازدید بدون چک لیست

باعث فراموش شدن آیتم‌های مهم می‌شود.

ثبت نکردن سوابق

بدون مستندسازی، تحلیل خرابی غیرممکن خواهد بود.

بی‌توجهی به دمای تابلو

حرارت بالا مهم‌ترین عامل خرابی تجهیزات الکترونیکی است.

انجام PM صرفاً ظاهری

بازدید باید عملیاتی و فنی باشد، نه فقط تیک زدن فرم.

ارتباط چک لیست PM برق با کاهش توقفات تولید

یکی از مهم‌ترین KPI های واحد نگهداری و تعمیرات، کاهش توقفات ناشی از خرابی برق است.

اجرای منظم چک لیست‌های بازدید دوره‌ای باعث می‌شود مشکلات قبل از خرابی کامل شناسایی شوند.

نتایج اجرای اصولی PM برق:

- کاهش MTTR

- افزایش MTBF

- کاهش توقف اضطراری

- افزایش قابلیت اطمینان تجهیزات

- کاهش هزینه تعمیرات برق صنعتی

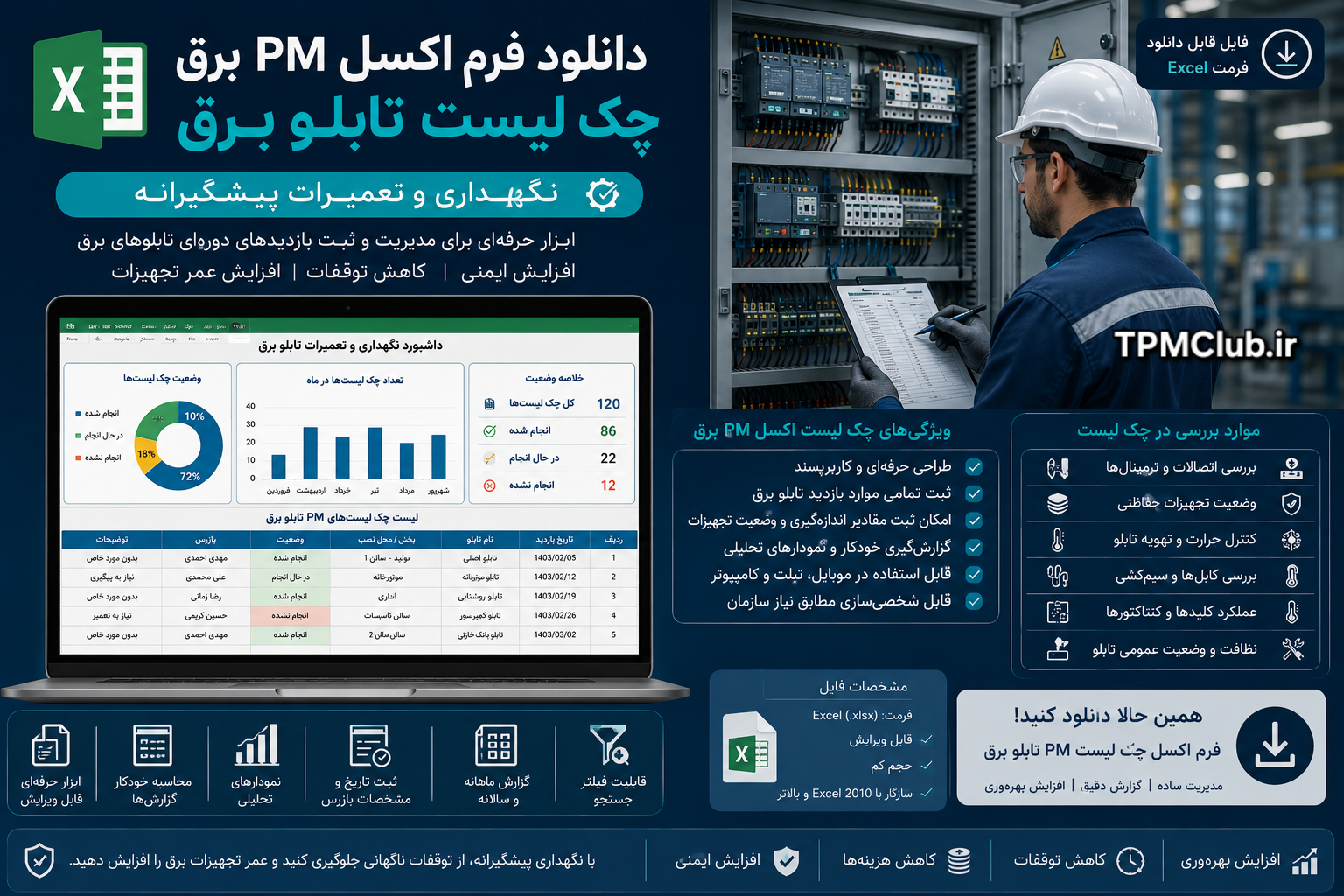

دانلود فرم اکسل چک لیست بازدید تابلو برق و قطعات الکترونیکی

اگر قصد دارید سیستم PM برق را در کارخانه یا مجموعه صنعتی خود به‌صورت حرفه‌ای اجرا کنید، استفاده از فرم‌های آماده و استاندارد می‌تواند زمان پیاده‌سازی را بسیار کاهش دهد.

در فایل‌های آماده می‌توانید:

- چک لیست کامل بازدید تابلو برق

- فرم ثبت خرابی تجهیزات الکترونیکی

- فرم PM تجهیزات برق صنعتی

- گزارش بازدید دوره‌ای

- فایل اکسل قابل ویرایش

- فرم مناسب واحد نت و تعمیرات

را به‌صورت آماده استفاده کنید.

جمع‌بندی

چک لیست بازدید دوره‌ای تابلو برق و قطعات الکترونیکی یکی از مهم‌ترین ابزارهای نگهداری و تعمیرات در صنایع است.

اجرای منظم این بازدیدها باعث کاهش خرابی‌های ناگهانی، افزایش ایمنی، کاهش هزینه تعمیرات و افزایش پایداری تولید می‌شود.

استفاده از فرم‌های اکسل استاندارد نیز کمک می‌کند فرآیند PM برق به‌صورت حرفه‌ای، مستند و قابل تحلیل اجرا شود.

سوالات متداول

1. چرا استفاده از چک لیست بازدید تابلو برق در صنایع اهمیت دارد؟

چک لیست بازدید تابلو برق باعث می‌شود تمامی تجهیزات الکتریکی و الکترونیکی به‌صورت منظم و استاندارد بررسی شوند. این کار از خرابی‌های ناگهانی، توقف تولید، سوختن تجهیزات و حوادث ایمنی جلوگیری می‌کند و هزینه‌های تعمیرات را کاهش می‌دهد.

2. بازدید دوره‌ای تابلو برق هر چند وقت یکبار باید انجام شود؟

دوره بازدید به شرایط کاری و حساسیت تجهیزات بستگی دارد، اما معمولاً بازدید ظاهری به‌صورت هفتگی یا ماهانه و سرویس کامل PM به‌صورت فصلی یا شش‌ماهه انجام می‌شود. در محیط‌های صنعتی با گردوغبار یا حرارت بالا، فاصله بازدیدها باید کوتاه‌تر باشد.

3. مهم‌ترین آیتم‌های چک لیست PM تابلو برق چیست؟

مهم‌ترین موارد شامل بررسی اتصالات، کنترل دمای تجهیزات، سلامت فن و تهویه، تست تجهیزات حفاظتی، بررسی آثار سوختگی، وضعیت PLC و اینورتر، سلامت ترمینال‌ها و تمیزی داخل تابلو برق است.

4. آیا فرم اکسل چک لیست PM برق قابل شخصی‌سازی است؟

بله. فرم‌های اکسل نگهداری و تعمیرات معمولاً قابل ویرایش هستند و می‌توان آن‌ها را بر اساس نوع تجهیزات، ساختار کارخانه، برنامه PM و استانداردهای داخلی سازمان شخصی‌سازی کرد.

5. استفاده از فرم‌های آماده PM برق چه مزیتی نسبت به فرم‌های کاغذی دارد؟

فرم‌های اکسل آماده باعث ثبت دقیق اطلاعات، آرشیو سوابق، گزارش‌گیری سریع، کاهش خطای انسانی و استانداردسازی فرآیند نگهداری و تعمیرات می‌شوند. همچنین تحلیل خرابی‌ها و تهیه گزارش‌های مدیریتی را بسیار ساده‌تر می‌کنند.

6. چک لیست بازدید تجهیزات الکترونیکی شامل چه تجهیزاتی می‌شود؟

این چک لیست معمولاً تجهیزات الکترونیکی مانند PLC، اینورتر، پاور سوئیچینگ، HMI، کارت‌های کنترل، سنسورها، رله‌ها، تجهیزات حفاظتی و سیستم‌های کنترلی داخل تابلو برق را پوشش می‌دهد.
